機器人抓握力測量

力/扭矩傳感器用于產品測試、機器人組裝、研磨、拋光和其他工業應用，在這些應用中，需要保持穩定的位置和軌跡的高重復性。該傳感器在復雜的裝配操作中尤為重要，機器人將遇到不同的問題（錯位、緊貼、力測試等），而對末端機械件施加力（機器人末端效應器）的精確運動控制至關重要。六軸力傳感器允許控制器識別機器人工具的正向，并提高最終效應器的靈巧性。在醫療器械行業，六軸力/扭矩傳感器用于機器人手術、腹腔鏡儀器觸覺和許多其他應用。

詳細介紹

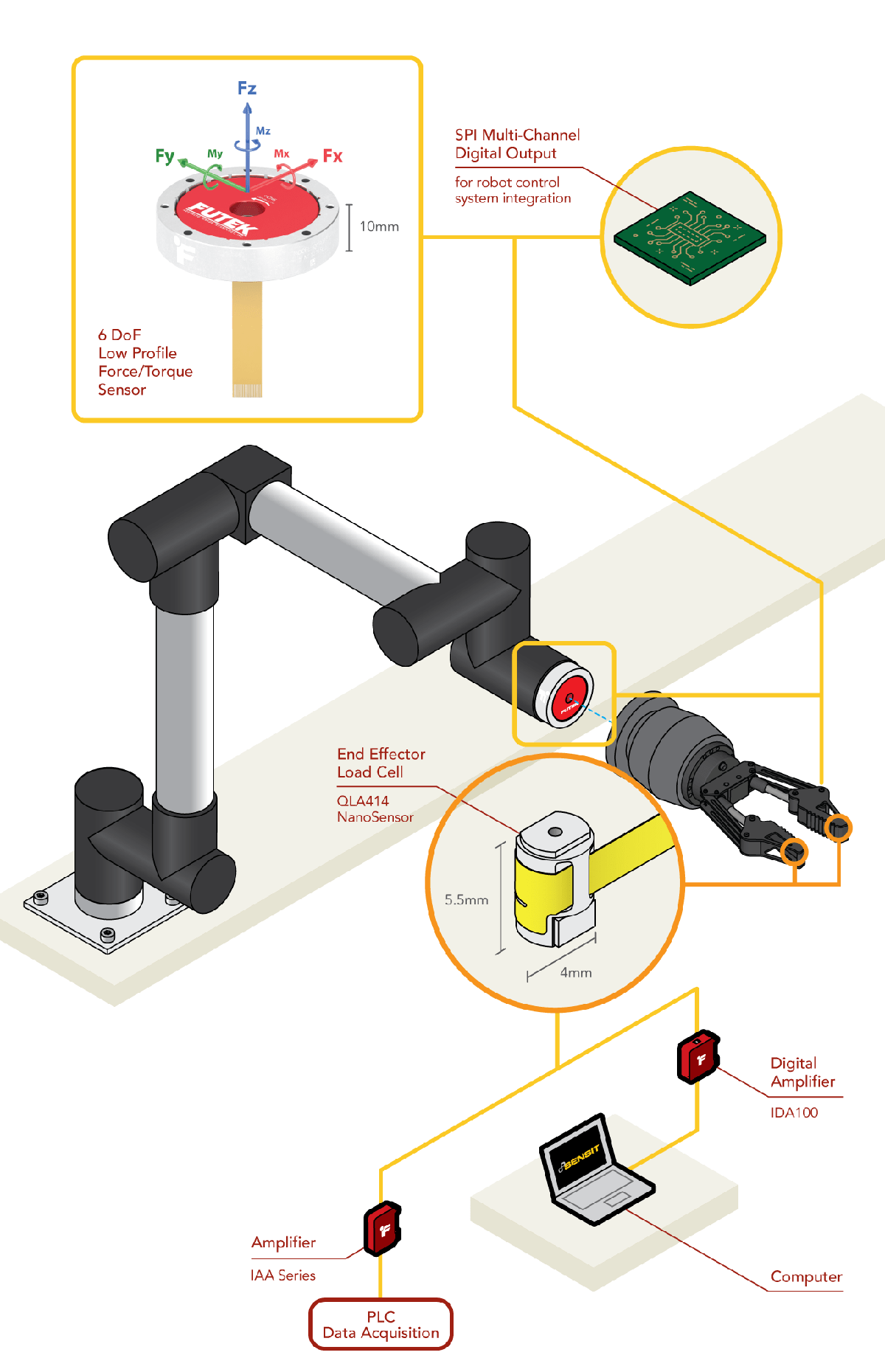

1、納米傳感器安裝在機器人端的抓手上，它們可以完全定制，以適應獨特的 OEM 抓力的應用程序。

2、納米傳感器捕獲效應器產生的抓力，然后，傳感器輸出信號由 USB 系列數據采集模塊、IDA100 放大器或 QIA 多通道 SPI 數字輸出放大器進行調理、放大和數字化。

3、然后將對應的放大器信號發送到 PLC、 PC 或機械臂控制器，提供高精度的抓握力反饋系統。

4、此外，通過 IDA100，可以監控傳感器的放大輸出，并可通過 FUTEK 的 SENSIT ?軟件對模擬放大器進行數字化調整。

產品使用

4 毫米 x 5 毫米高精度納米傳感器 QLA414，與以下信號調理器之一配對：

QIA125 - 3 通道低功耗 SPI 數字輸出放大器；QIA131 - 6 通道高分辨率 SPI 數字輸出放大器；USB 系列 - 帶 USB 數字輸出的數據采集模塊；IAA 系列模擬輸出放大器。

	QLA414 納米力傳感器		QMA142 六軸力傳感器

	IDA100 數字放大器		QIA131 高分辨率6通道SPI輸出

	QIA125 數字低功耗三通道SPI輸出		USB 系列高分辨率數據采集模塊

	IAA 系列應變放大器
