機床夾緊力測試

對于數控機器操作員來說，加工金屬件是一項非常具有挑戰性的任務，鉗子必須達到精確的平衡，在施加適量的力以防止零件在切割過程中移動，同時保持夾緊力壓力足夠低，使金屬片未變形。使用力傳感器測量夾緊力，使工藝更安全、更簡單、更高效。本應用案例說明了如何應用力傳感器和數字顯示儀表來測試和測量鉗力，而機械師則用扭矩扳手?jǐn)Q緊鉗子螺絲，測量數據使機械師能夠輕松監控和控制鉗子的壓力。同樣，動態扭矩傳感器也可用作審計和扭矩扳手校準工具，此應用程序是利用 FUTEK 的 TRD605動態扭矩傳感器來驗證扭矩扳手的精度，F(xiàn)UTEK 配備 A2LA 認證校準實驗室，以支持與扭矩扳手校準工具相關的關鍵應用。

詳細介紹

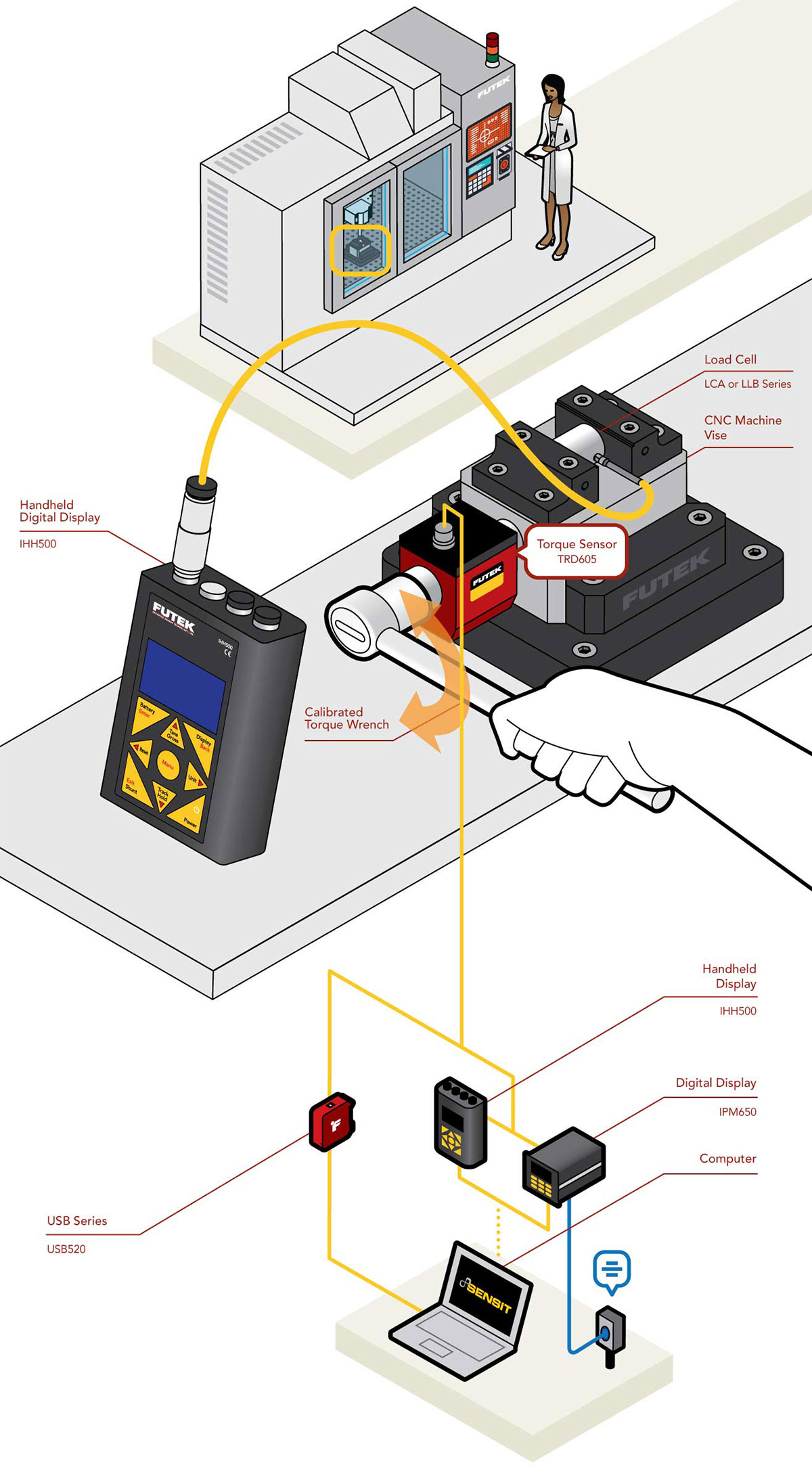

1、在此應用程序中，LCA 系列力傳感器或 LLB 按鈕型力傳感器安裝在 CNC 機床的鉗口中，TRD605扭矩傳感器也安裝在 Vise 螺絲上。

2、當機械師擰緊鉗子時，F(xiàn)UTEK 的 TRD 605動態扭矩傳感器測量正在施加的扭矩，而 Vise螺絲之間的力傳感器測量夾緊力。

3、這些測量信號直接發送到配對儀表，根據信號調節儀表的選擇，操作員可以查看數字顯示儀表上的數據，或?qū)?shù)據直接傳輸?shù)?PC 或 PLC/DAQ 上，以便進行數據記錄、安全聯鎖或報警。

4、如果力測量數據顯示任何異常，操作員可以使用扭矩扳手調整夾緊力。

產品使用

LCA 系列緊湊型力傳感器或 LLB 系列按鈕型力傳感器與 IHH500 便攜手持顯示儀表配對;

TRD605動態扭矩傳感器USB520數據采集模塊配對。

	USB520 動態扭力USB采集模塊		TRD605 動態扭矩傳感器

	IHH500 便攜式應變測試測量?jī)x表		LCA 系列微型柱式力傳感器
